INFORMACION DEL CASO
Industria |
Equipo |
Evento Peligroso |
HRNt / Nivel |

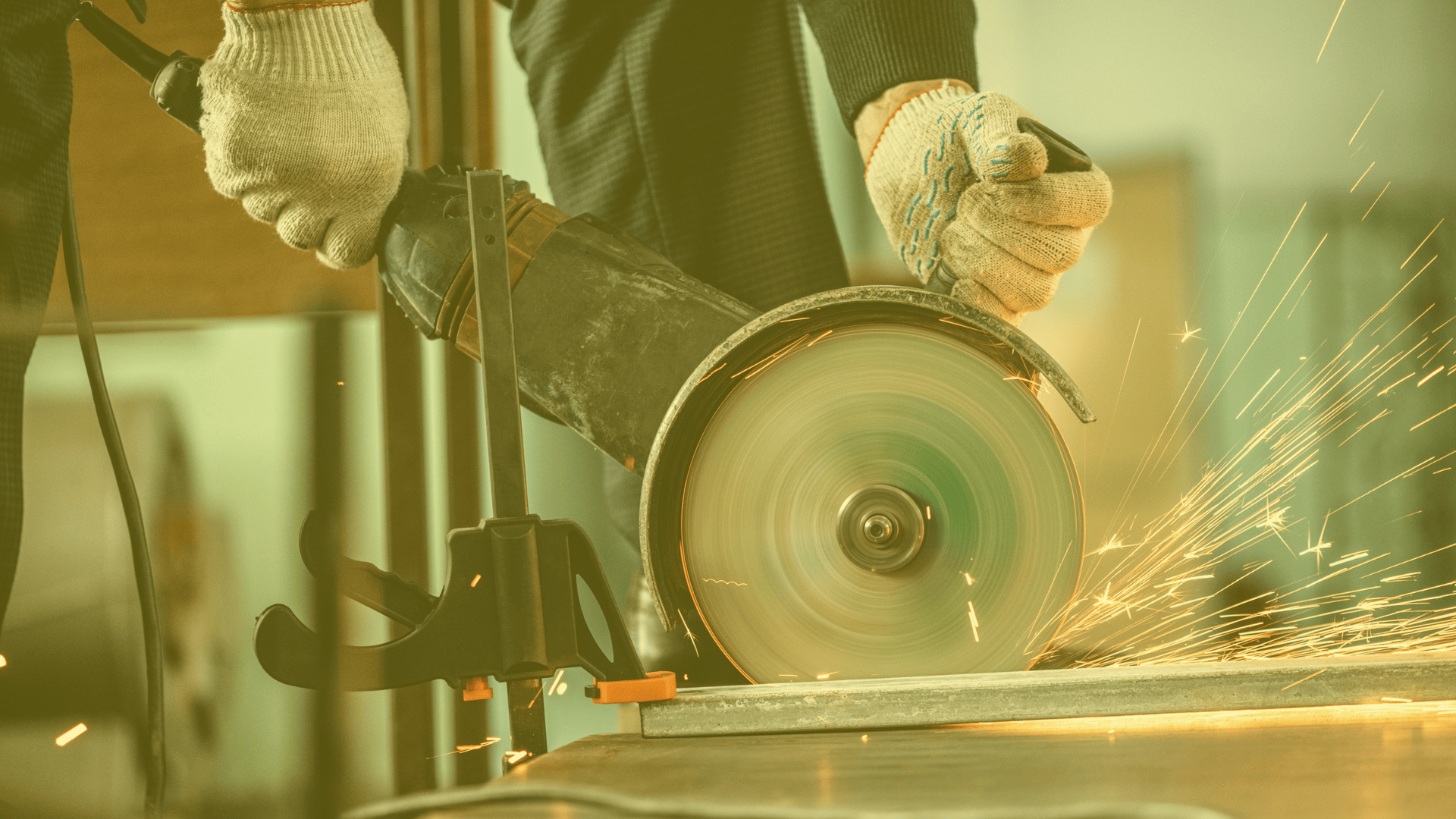

| Industria del Acero | Amoladora Angular (9 pulgadas) | Proyección de disco abrasivo sin guarda | 519.6 – INTOLERABLE |
CONTEXTO DEL CASO
Disco de corte sin especificación correcta fractura — proyección facial — trauma ocular severo.
Evaluacion realizada con AI Safe (AI Safe Academy), motor HRNt de correlacion inter-normativa ISO 13849-1 / ANSI B11.0. Criterio de auditoria CPMSS/CLAMSS.
CALCULO HRNt – AI Safe Academy
- HRNt = Raiz( HRN x HRP ) x f(t) x fE
- HRN = GS(10) x FE(5) x PO(6) x NP(1) = 300
- HRP = GS(10) x FE(5) x PO(6) x PA(3) = 900
- HRNt = Raiz(300 x 900) x 1.0 x 1.0 = 519.6
- Nivel de Riesgo: INTOLERABLE
PARAMETROS HRNt
| Parámetro | Valor | Nivel | Justificación |
| GS – Severidad | 10 | Muerte/Grave | Escala: 0.1 -> 15 (segun descripción clínica) |
| FE – Frecuencia | 5 | Continua/Frecuente | Escala: 0.5 -> 5 (operacion normal y mantenimiento) |
| PO – Ocurrencia | 6 | Probable/Alta | Escala: 0.033 -> 15 (condiciones sin control) |
| NP – Personas | 1 | 1 persona(s) expuesta(s) | Escala: 1 -> 12 (zona de peligro directa) |
| PA – Evitación | 3 | Limitada | Escala: 1 -> 15 (velocidad de cierre y detección) |
IEC 62061 – CLASE (Cl -> SIL)
Cl = Se x (Fr + Pr + Av) = 4 x (4 + 4 + 3) = 44
Resultado: SIL 3 (Se=4: severidad | Fr=4: freq. | Pr=4: ocurrencia | Av=3: evitación)
CORRELACIÓN INTER-NORMATIVA
| Norma | Método / Parámetros | Resultado | Requerimiento SCS |
| ISO 13849-1 | S2 . F2 . P2 – Grafico Riesgo | PLr=d | PFHd segun PLr requerido |
| IEC 62061 | Se=4 . Fr=4 . Pr=4 . Av=3 -> Cl=44 | SIL 3 | PFH segun SIL calculado |
| RIA TR R15.306 | S3 . E2 . A3 – Risk Matrix | INTOLERABLE | Safeguarding requerido |
| ANSI B11.0 | Risk Score – RC-3 | RC-3 | Control per RC-3 |
| CSA Z460-20 | MCEP – MODO 2 | MODO 2 | Aislamiento energético |
| HRNt (AI Safe) | GS x FE x PO x NP/PA = 519.6 | 519.6 – INTOLERABLE | Requiere reducción |
CRITERIO DE AUDITORIA CPMSS / CLAMSS
- Implementacion de SRP/CS con PLr=d verificado instrumentalmente mediante PFHd medido.
- Procedimiento LOTO MODO 2 con candados individuales, entrenamiento y registro documentado en AI Safe.
- Evaluacion HRNt actualizada en plataforma AI Safe con firma del evaluador certificado CPMSS.
La evaluación multi-normativa ejecutada con AI Safe (AI Safe Academy) determina un HRNt = 519.6 (INTOLERABLE) para el escenario de proyección de disco abrasivo sin guarda en Amoladora Angular (9 pulgadas). La implementación de las medidas indicadas — incluyendo SRP/CS con PLr=d y procedimiento LOTO MODO 2 — reducirá el riesgo a nivel Controlado (HRNt < 50). La convergencia de ISO 13849-1 y ANSI B11.0 confirma el diagnostico. Documentar en plataforma AI Safe y validar con auditor CPMSS/CLAMSS certificado.
