INFORMACIÓN DEL CASO
Industria |
Equipo |
Evento Peligroso |
HRNt / Nivel |

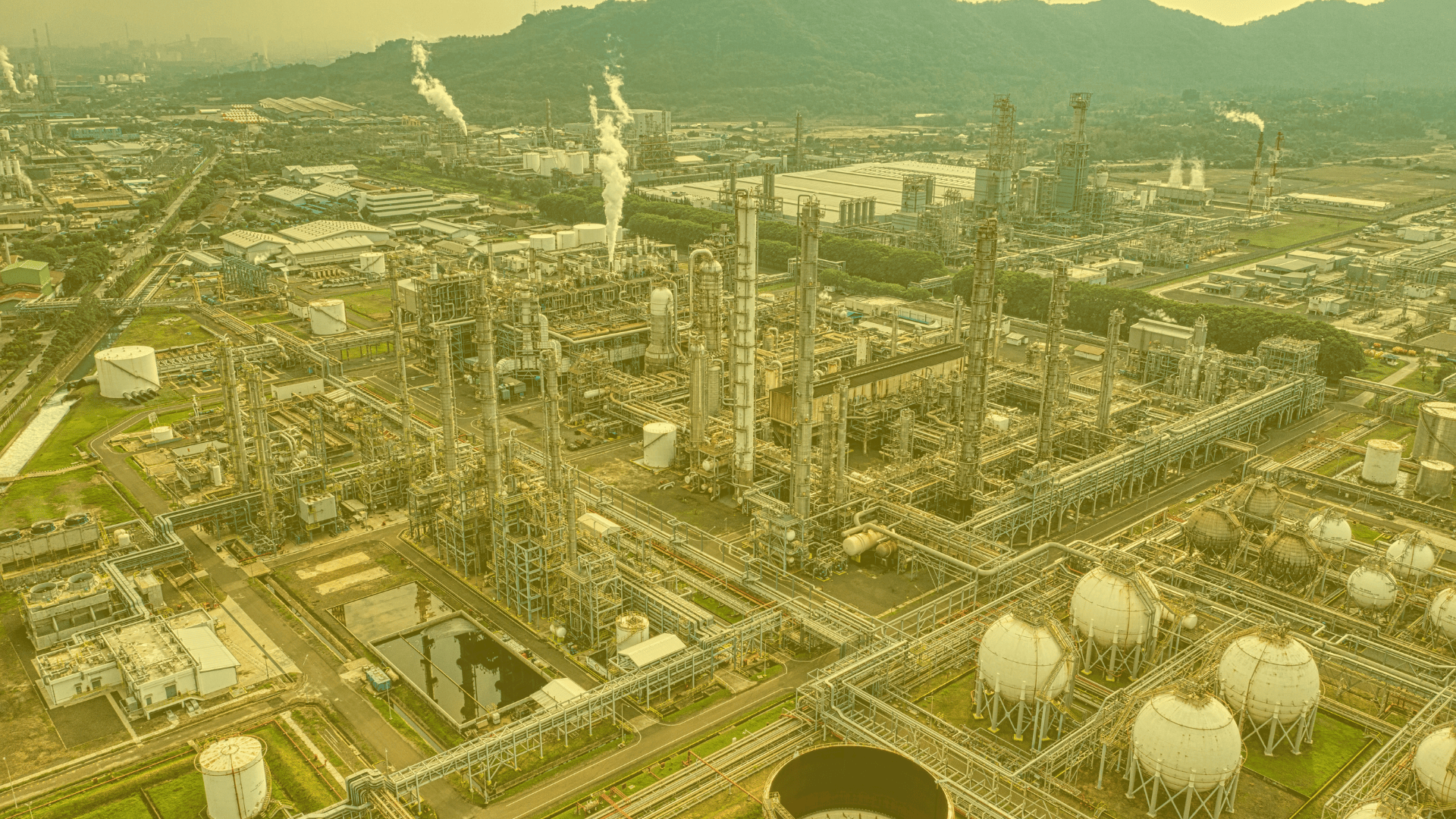

| Petróleo & Gas | Tanque de Almacenamiento Crudo (API 650) | Explosión de vapor en techo flotante | 678.8 – INTOLERABLE |
CONTEXTO DEL CASO
Mezcla explosiva bajo sello de techo flotante — ignición por rayo sin PAR (pararrayos).
Evaluación realizada con AI Safe (AI Safe Academy), motor HRNt de correlación inter-normativa IEC 62061 / CSA Z460-20. Criterio de auditoría CPMSS/CLAMSS.
CÁLCULO HRNt – AI Safe Academy
|
PARÁMETROS HRNt
| Parámetro | Valor | Nivel | Justificación |
| GS – Severidad | 15 | Muerte/Grave | Escala: 0.1 -> 15 (según descripción clínica) |
| FE – Frecuencia | 2 | Diaria | Escala: 0.5 -> 5 (operación normal y mantenimiento) |
| PO – Ocurrencia | 4 | Posible | Escala: 0.033 -> 15 (condiciones sin control) |
| NP – Personas | 4 | 4 persona(s) expuesta(s) | Escala: 1 -> 12 (zona de peligro directa) |
| PA – Evitación | 8 | Imposible | Escala: 1 -> 15 (velocidad de cierre y detección) |
IEC 62061 – CLASE (Cl -> SIL)
Cl = Se x (Fr + Pr + Av) = 4 x (3 + 3 + 5) = 44 Resultado: SIL 3 (Se=4: severidad | Fr=3: freq. | Pr=3: ocurrencia | Av=5: evitación)
CORRELACIÓN INTER-NORMATIVA
| Norma | Método / Parámetros | Resultado | Requerimiento SCS |
| ISO 13849-1 | S2 . F1 . P2 – Gráfico Riesgo | SIL 3 | PFHd según PLr requerido |
| IEC 62061 | Se=4 . Fr=3 . Pr=3 . Av=5 -> Cl=44 | SIL 3 | PFH según SIL calculado |
| RIA TR R15.306 | S3 . E1 . A2 – Risk Matrix | INTOLERABLE | Safeguarding requerido |
| ANSI B11.0 | Risk Score – RC-4 | RC-4 | Control per RC-4 |
| CSA Z460-20 | MCEP – MODO 4 | MODO 4 | Aislamiento energético |
| HRNt (AI Safe) | GS x FE x PO x NP/PA = 678.8 | 678.8 – INTOLERABLE | Requiere reducción |
MEDIDAS DE CONTROL JERARQUÍA
| # | Nivel Jerarquía | Descripción | Norma |
| 1 | Eliminación / Rediseño | Rediseñar acceso de mantenimiento fuera de zona de peligro conforme ISO 12100 | ISO 12100 |
| 2 | Ingeniería — SRP/CS | Instalar sistema de seguridad con SIL 3, PFHd verificado instrumentalmente | ISO 13849-1 |
| 3 | LOTO — CSA Z460-20 | Procedimiento control de energia MODO 4 con candado individual por trabajador | CSA Z460-20 |
| 4 | Señalización / Admin. | Señalética ANSI Z535, procedimientos escritos, capacitación anual documentada | ANSI Z535 |
CRITERIO DE AUDITORÍA — CPMSS / CLAMSS
El auditor CPMSS/CLAMSS debe verificar:• Implementación de SRP/CS con SIL 3 verificado instrumentalmente mediante PFHd medido. • Procedimiento LOTO MODO 4 con candados individuales, entrenamiento y registro documentado en AI Safe. • Evaluación HRNt actualizada en plataforma AI Safe con firma del evaluador certificado CPMSS. • Emitir hallazgo MAYOR si no se alcanza riesgo residual objetivo (HRNt < 50). |
CONCLUSIÓN TÉCNICA
La evaluación multi-normativa ejecutada con AI Safe (AI Safe Academy) determina un HRNt = 678.8 (INTOLERABLE) para el escenario de explosión de vapor en techo flotante en Tanque de Almacenamiento Crudo (API 650). La implementación de las medidas indicadas — incluyendo SRP/CS con SIL 3 y procedimiento LOTO MODO 4 — reducirá el riesgo a nivel Controlado (HRNt < 50). La convergencia de IEC 62061 y CSA Z460-20 confirma el diagnóstico. Documentar en plataforma AI Safe y validar con auditor CPMSS/CLAMSS certificado.
