INFORMACIÓN DEL CASO
Industria |
Equipo |
Evento Peligroso |
HRNt / Nivel |

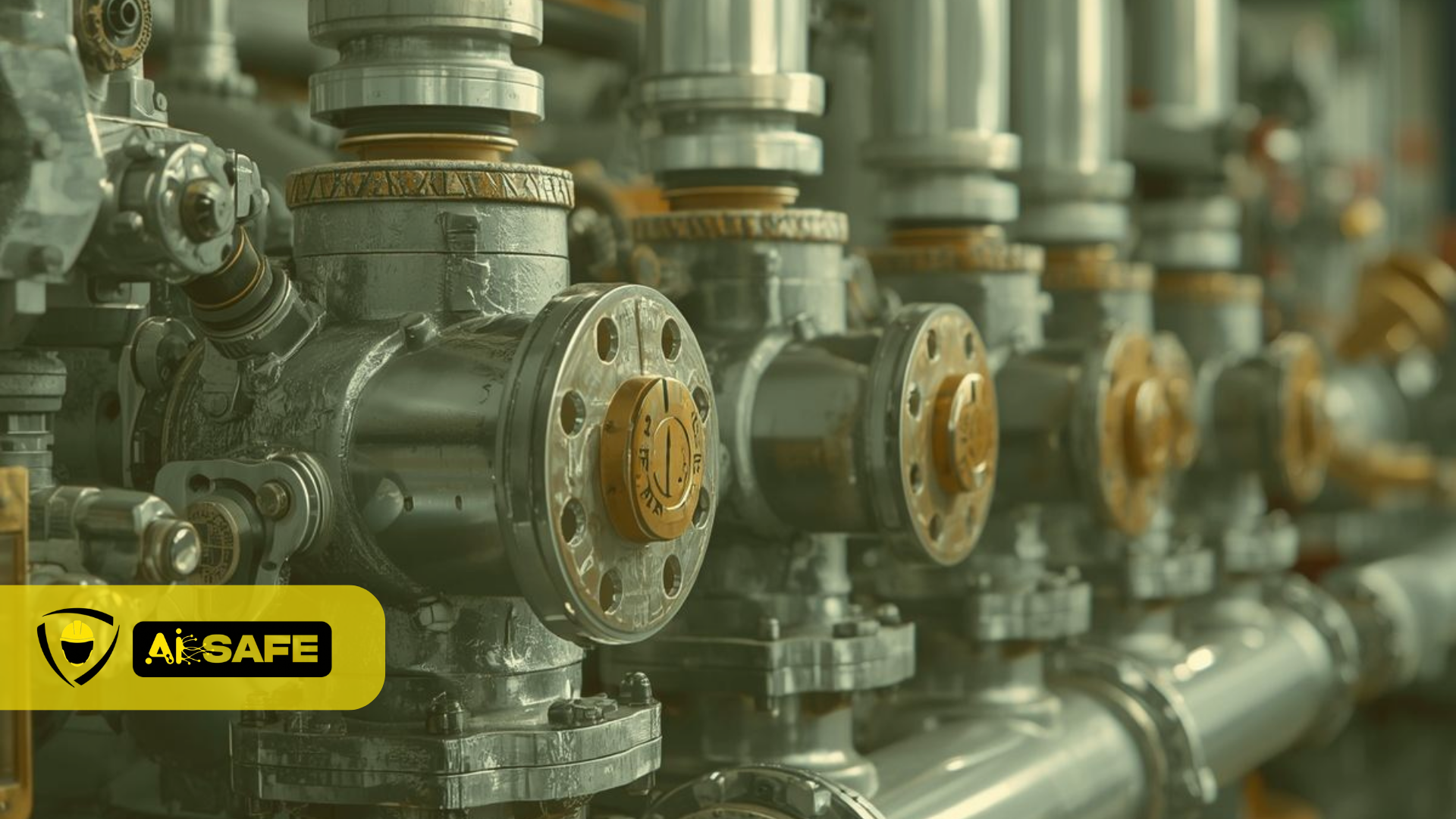

| Industria del Acero | Sistema Hidráulico (350 bar) | Síndrome de inyección por chorro de aceite | 293.9 – ALTO |
CONTEXTO DEL CASO
Técnico detecta fuga con mano chorro a 350 bar inyecta aceite bajo piel necrosis.
Evaluación realizada con AI Safe (AI Safe Academy), motor HRNt de correlacion inter-normativa ISO 13849-1 / IEC 62061.
CALCULO HRNt – AI Safe Academy
HRNt = Raiz( HRN x HRP ) x f(t) x fE
HRN = GS(10) x FE(3) x PO(4) x NP(1) = 120
HRP = GS(10) x FE(3) x PO(4) x PA(6) = 720
HRNt = Raiz(120 x 720) x 1.0 x 1.0 = 293.9
Nivel de Riesgo: ALTO
PARÁMETROS HRNt
| Parametro | Valor | Nivel | Justificación |
| GS – Severidad | 10 | Muerte/Grave | Escala: 0.1 -> 15 (según descripción clínica) |
| FE – Frecuencia | 3 | Diaria | Escala: 0.5 -> 5 (operación normal y mantenimiento) |
| PO – Ocurrencia | 4 | Posible | Escala: 0.033 -> 15 (condiciones sin control) |
| NP – Personas | 1 | 1 persona(s) expuesta(s) | Escala: 1 -> 12 (zona de peligro directa) |
| PA – Evitación | 6 | Imposible | Escala: 1 -> 15 (velocidad de cierre y detección) |
IEC 62061 – CLASE (Cl -> SIL)
Cl = Se x (Fr + Pr + Av) = 4 x (3 + 3 + 5) = 44
Resultado: SIL 3 (Se=4: severidad | Fr=3: freq. | Pr=3: ocurrencia | Av=5: evitación)
CORRELACION INTER-NORMATIVA
| Norma | Metodo / Parametros | Resultado | Requerimiento SCS |
| ISO 13849-1 | S2 . F1 . P2 – Gráfico Riesgo | PLr=d | PFHd según PLr requerido |
| IEC 62061 | Se=4 . Fr=3 . Pr=3 . Av=5 -> Cl=44 | SIL 3 | PFH según SIL calculado |
| RIA TR R15.306 | S3 . E1 . A2 – Risk Matrix | ALTO | Safeguarding requerido |
| ANSI B11.0 | Risk Score – RC-3 | RC-3 | Control per RC-3 |
| CSA Z460-20 | MCEP – MODO 2 | MODO 2 | Aislamiento energético |
| HRNt (AI Safe) | GS x FE x PO x NP/PA = 293.9 | 293.9 – ALTO | Requiere reducción |
MEDIDAS DE CONTROL — JERARQUIA
| # | Nivel Jerarquía | Descripción | Norma |
| 1 | Eliminación / Rediseña | Rediseña acceso de mantenimiento fuera de zona de peligro conforme ISO 12100 | ISO 12100 |
| 2 | Ingeniería — SRP/CS | Instalar sistema de seguridad con PLr=d, PFHd verificado instrumentalmente | ISO 13849-1 |
| 3 | LOTO — CSA Z460-20 | Procedimiento control de energía MODO 2 con candado individual por trabajador | CSA Z460-20 |
| 4 | Senalizacion / Admin. | Senaléctica ANSI Z535, procedimientos escritos, capacitación anual documentada | ANSI Z535 |
CRITERIO DE AUDITORIA
El auditor CPMSS/CLAMSS debe verificar:
- Implementacion de SRP/CS con PLr=d verificado instrumentalmente mediante PFHd medido.
- Procedimiento LOTO MODO 2 con candados individuales, entrenamiento y registro documentado en AI Safe.
- Evaluación HRNt actualizada en plataforma AI Safe con firma del evaluado certificado CPMSS.
La evaluacion multi-normativa ejecutada con AI Safe (AI Safe Academy) determina un HRNt = 293.9 (ALTO) para el escenario de síndrome de inyección por chorro de aceite en Sistema Hidráulico (350 bar). La implementación de las medidas indicadas incluyendo SRP/CS con PLr=d y procedimiento LOTO MODO 2 reducirá el riesgo a nivel Controlado (HRNt < 50). La convergencia de ISO 13849-1 y IEC 62061 confirma el diagnostico. Documentar en plataforma AI Safe y validar con auditor CPMSS/CLAMSS certificado.
