INFORMACIÓN DEL CASO
Industria |
Equipo |
Evento Peligroso |
HRNt / Nivel
|

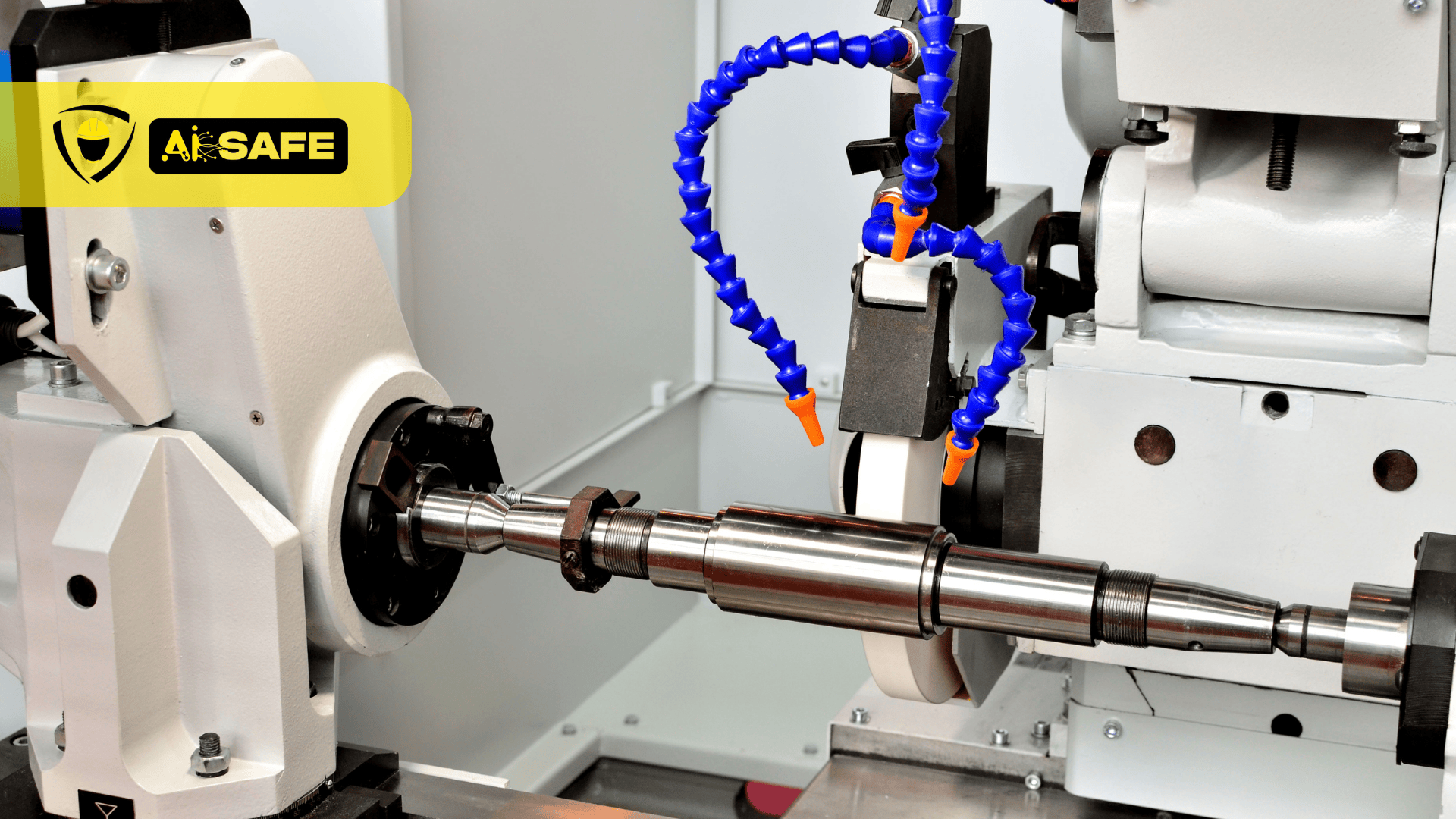

| Industria del Acero | Rectificadora CilíndricaCNC | Proyección de disco abrasivo fracturado | 831.4 – INTOLERABLE |
CONTEXTO DEL CASO
Disco vitrificado fractura por desbalance fragmento a 3200 rpm perfora cabina y alcanza operario.
Evaluación realizada con AI Safe (AI Safe Academy), motor HRNt de correlacion inter-normativa ISO 13849-1 / ANSI B11.0.
CALCULO HRNt – AI Safe Academy
HRNt = Raiz( HRN x HRP ) x f(t) x fE
HRN = GS(10) x FE(4) x PO(6) x NP(2) = 480
HRP = GS(10) x FE(4) x PO(6) x PA(6) = 1440
HRNt = Raiz(480 x 1440) x 1.0 x 1.0 = 831.4
Nivel de Riesgo: INTOLERABLE
PARÁMETROS HRNt
| Parámetro | Valor | Nivel | Justificación |
| GS – Severidad | 10 | Muerte/Grave | Escala: 0.1 -> 15 (según descripción clínica) |
| FE – Frecuencia | 4 | Continua/Frecuente | Escala: 0.5 -> 5 (operación normal y mantenimiento) |
| PO – Ocurrencia | 6 | Probable/Alta | Escala: 0.033 -> 15 (condiciones sin control) |
| NP – Personas | 2 | 2 persona(s) expuesta(s) | Escala: 1 -> 12 (zona de peligro directa) |
| PA – Evitación | 6 | Imposible | Escala: 1 -> 15 (velocidad de cierre y detección) |
IEC 62061 – CLASE (Cl -> SIL)
Cl = Se x (Fr + Pr + Av) = 4 x (4 + 4 + 5) = 52
Resultado: SIL 3 (Se=4: severidad | Fr=4: freq. | Pr=4: ocurrencia | Av=5: evitación)
CORRELACION INTER-NORMATIVA
| Norma | Método / Parámetros | Resultado | Requerimiento SCS |
| ISO 13849-1 | S2 . F2 . P2 – Gráficos Riesgo | PLr=d | PFHd según PLr requerido |
| IEC 62061 | Se=4 . Fr=4 . Pr=4 . Av=5 -> Cl=52 | SIL 3 | PFH según SIL calculado |
| RIA TR R15.306 | S3 . E2 . A3 – Risk Matrix | INTOLERABLE | Safeguarding requerido |
| ANSI B11.0 | Risk Score – RC-3 | RC-3 | Control per RC-3 |
| CSA Z460-20 | MCEP – MODO 2 | MODO 2 | Aislamiento energético |
| HRNt (AI Safe) | GS x FE x PO x NP/PA = 831.4 | 831.4 – INTOLERABLE | Requiere reducción |
MEDIDAS DE CONTROL
| # | Nivel Jerarquia | Descripción | Norma |
| 1 | Eliminación / Rediseña | Rediseña acceso de mantenimiento fuera de zona de peligro conforme ISO 12100 | ISO 12100 |
| 2 | Ingenieria — SRP/CS | Instalar sistema de seguridad con PLr=d, PFHd verificadoinstrumentalmente | ISO 13849-1 |
| 3 | LOTO — CSA Z460-20 | Procedimiento control de energía MODO 2 con candado individual por trabajador | CSA Z460-20 |
| 4 | Senalizacion / Admin. | Senaléctica ANSI Z535, procedimientos escritos, capacitación anual documentada | ANSI Z535 |
CRITERIO DE AUDITORIA — CPMSS / CLAMSS
El auditor CPMSS/CLAMSS debe verificar:
- Implementacion de SRP/CS con PLr=d verificado instrumentalmente mediante PFHd medido.
- Procedimiento LOTO MODO 2 con candados individuales, entrenamiento y registro documentado en AI Safe.
- Evaluación HRNt actualizada en plataforma AI Safe con firma del evaluado certificado CPMSS.
La evaluación multi-normativa ejecutada con AI Safe (AI Safe Academy) determina un HRNt = 831.4 (INTOLERABLE) para el escenario de proyección de disco abrasivo fracturado en Rectificadora Cilíndrica CNC. La implementacion de las medidas indicadas — incluyendo SRP/CS con PLr=d y procedimiento LOTO MODO 2 — reducira el riesgo a nivel Controlado (HRNt < 50). La convergencia de ISO 13849-1 y ANSI B11.0 confirma el diagnostico. Documentar en plataforma AI Safe y validar con auditor CPMSS/CLAMSS certificado.
