INFORMACIÓN DEL CASO
| Industria | Equipo | Evento Peligroso | HRNt / Nivel |

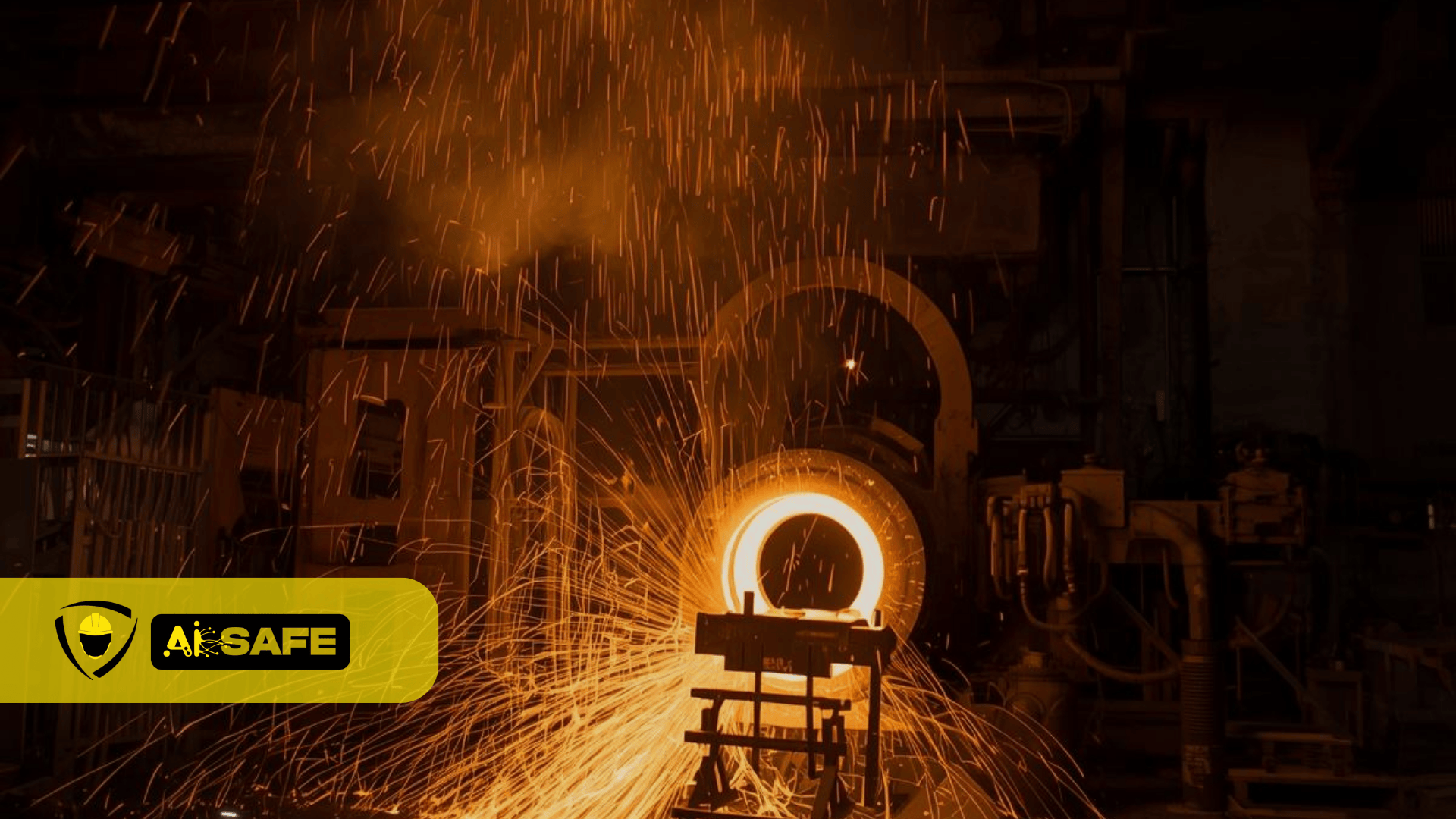

| Industria del Acero | Laminador en Caliente (1200°C) | Atrapamiento entre cilindros de laminación | 2400 CRITICO |
CONTEXTO DEL CASO
Operario introduce gancho para guiar barra; cilindros capturan extremidad fatalidad.
Evaluacion realizada con AI Safe (AI Safe Academy), motor HRNt de correlacion inter-normativa ISO 13849-1 / IEC 62061. Criterio de auditoria CPMSS/CLAMSS.
CALCULO HRNt – AI Safe Academy
HRNt = Raiz( HRN x HRP ) x f(t) x fE
HRN = GS(15) x FE(5) x PO(8) x NP(2) = 1200
HRP = GS(15) x FE(5) x PO(8) x PA(8) = 4800
HRNt = Raiz(1200 x 4800) x 1.0 x 1.0 = 2400
Nivel de Riesgo: CRITICO
PARÁMETROS HRNt
| Parámetro | Valor | Nivel | Justificación |
| GS – Severidad | 15 | Muerte/Grave | Escala: 0.1 -> 15 (segun descripción clínica) |
| FE – Frecuencia | 5 | Continua/Frecuente | Escala: 0.5 -> 5 (operacion normal y mantenimiento) |
| PO – Ocurrencia | 8 | Probable/Alta | Escala: 0.033 -> 15 (condiciones sin control) |
| NP – Personas | 2 | 2 persona(s) expuesta(s) | Escala: 1 -> 12 (zona de peligro directa) |
| PA – Evitacion | 8 | Imposible | Escala: 1 -> 15 (velocidad de cierre y detección) |
IEC 62061 – CLASE (Cl -> SIL)
Cl = Se x (Fr + Pr + Av) = 4 x (4 + 4 + 5) = 52
Resultado: SIL 3 (Se=4: severidad | Fr=4: freq. | Pr=4: ocurrencia | Av=5: evitacion)
CORRELACIÓN INTER-NORMATIVA
| Norma | Método / Parámetros | Resultado | Requerimiento SCS |
| ISO 13849-1 | S2 . F2 . P2 – Gráfico Riesgo | PLr=e | PFHd segun PLr requerido |
| IEC 62061 | Se=4 . Fr=4 . Pr=4 . Av=5 -> Cl=52 | SIL 3 | PFH segun SIL calculado |
| RIA TR R15.306 | S3 . E2 . A3 – Risk Matrix | CRITICO | Safeguarding requerido |
| ANSI B11.0 | Risk Score – RC-4 | RC-4 | Control per RC-4 |
| CSA Z460-20 | MCEP – MODO 4 | MODO 4 | Aislamiento energético |
| HRNt (AI Safe) | GS x FE x PO x NP/PA = 2400 | 2400 – CRITICO | Requiere reducción |
MEDIDAS DE CONTROL
| # | Nivel Jerarquia | Descripcion | Norma |
| 1 | Eliminación / Rediseño | Rediseña acceso de mantenimiento fuera de zona de peligro conforme ISO 12100 | ISO 12100 |
| 2 | Ingeniería — SRP/CS | Instalar sistema de seguridad con PLr=e, PFHd verificado instrumentalmente | ISO 13849-1 |
| 3 | LOTO — CSA Z460-20 | Procedimiento control de energía MODO 4 con candado individual por trabajador | CSA Z460-20 |
| 4 | Señalización / Admin. | Señaléctica ANSI Z535, procedimientos escritos, capacitación anual documentada | ANSI Z535 |
CRITERIO DE AUDITORIA
El auditor CPMSS/CLAMSS debe verificar:
- Implementación de SRP/CS con PLr=e verificado instrumentalmente mediante PFHd medido.
- Procedimiento LOTO MODO 4 con candados individuales, entrenamiento y registro documentado en AI Safe.
- Evaluación HRNt actualizada en plataforma AI Safe con firma del evaluador certificado CPMSS.
La evaluacion multi-normativa ejecutada con AI Safe (AI Safe Academy) determina un HRNt = 2400 (CRITICO) para el escenario de atrapamiento entre cilindros de laminación en Laminador en Caliente (1200°C). La implementación de las medidas indicadas incluyendo SRP/CS con PLr=e y procedimiento LOTO MODO 4 — reducirá el riesgo a nivel Controlado (HRNt < 50). La convergencia de ISO 13849-1 y IEC 62061 confirma el diagnostico. Documentar en plataforma AI Safe y validar con auditor CPMSS/CLAMSS certificado.
